Evaporadora pingando demasiadamente e formando um tipo de barro na tubulação

[Nexusbrz]

Pessoal, a evaporadora do meu LG Inverter 12000 Btu condensa bastante, principalmente na curvatura da tubulação , próxima ao dreno. Pinga muita água, depois de uns 10 dias, enche a tampa de plástico que fecha a parte de baixo da evaporadora e escorre pela parede!

Ja chamei dois técnicos em refrigeração, e mesmo refazendo o isolamento térmico, continua do mesmo jeito. Refiz a carga do gás com a balança, por via das dúvidas. Nada muda e ninguém sabe ao certo o que está acontecendo. A tubulação possui 13 metros, então no total foram inseridos 940g de gás refrigerante (700g base + 140g para o excedente)

Resolvi remover a silver tape e melhorar ainda mais o isolamento, usando isotubos corretos e fita elastomérica, se necessário. Foi quando vi que o isolamento original do aparelho possui mancha úmida amarronzada e por dentro um tipo de barro (ou seria ferrugem??)!
Isso é normal, ou devo me preocupar?

OBS: A fita térmica começa a ficar úmida, nessa curvatura da tubulação, poucos minutos após ligar o ar condicionado (depois de 5 minutos já dá pra sentir umidade) , no local que aponta a SETA VERDE da imagem abaixo






É alguma falha na instalação? O que devo fazer para melhorar essa condensação? E no caso , o que eu deveria fazer para reduzir esse barro que está formando dentro da fita de isolamento original, por onde passam os tubos de 1/4" e 3/8" (com um tipo de arame circular ao redor dele).

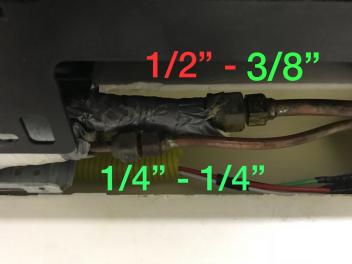

Vale notar que só agora me atentei que a tubulação do prédio é 1/4" e 1/2", mas meu equipamento é 1/4" e 3/8". Foi feita uma redução nas duas pontas da linha de sucção, para reduzir de 1/2" pra 3/8". Qual o problema disso? Devo acrescentar mais gás que o recomendado no manual?





Muito obrigado!!!

[Nexusbrz]

Mais uma observação minha: esse “barro”, será ferrugem desse metal enrolado no tubo de sucção , em contato com a água da condensação??? Esse metal enrolado é pra criar uma distância mínima pra os tubos não encostarem um no outro e trocarem calor??

É normal??? Qual deve ser a temperatura no tubo de succcao e no tubo de expansão quando chega na evaporadora, e na condensadora, com o ar em 18 graus função turbo, e temperatura ambiente de 29 graus?

obrigado!!

[jairo bertoni]

Mais uma observação minha: esse “barro”, será ferrugem desse metal enrolado no tubo de sucção , em contato com a água da condensação??? Esse metal enrolado é pra criar uma distância mínima pra os tubos não encostarem um no outro e trocarem calor??

É normal??? Qual deve ser a temperatura no tubo de succcao e no tubo de expansão quando chega na evaporadora, e na condensadora, com o ar em 18 graus função turbo, e temperatura ambiente de 29 graus?

obrigado!!

esse metal enrolado na verdade á uma mola e a condensação com o tempo degrada essa mola e a ferrugem dá essa impressão ela deveria ser feita com um material mais resistente ao ataque ou corrosão dessa condensação

essa mola é pra proteger os tubos de garrotes ou restrições(amassados) se por ventura por causa de algum detalhe dentro da instalação precisarmos mudar o sentido da saída das tubulações e por causa disso ter que dobrar a tubulação perto da serpentina ... no manual de instalação do fabricante essas possibilidades estão descritas com detalhes .abraço

[Nexusbrz]

Obrigado, Jairo!
Então não preciso me preocupar com esse ferrugem, é normal devido à água da condensação ficar em contato com essa mola de metal.

Qual sua sugestão para melhorar o isolamento térmico e evitar a condensação nessa curvatura dos tubos? Melhorar o isolamento com isotubos e fita elastomerica? Nessa parte final, onde tem essa mola, os tubos podem ficar dentro do mesmo isotubo?

Observe que o dreno está virando para a esquerda junto com os tubos, para só então descer no buraco na parede. Faria diferença se o dreno virasse à direita, e caísse direto no buraco do dreno, sem passar junto da tubulação de expansão e evaporação? (Sugestão do técnico)

Obrigado!!

[jairo bertoni]

Obrigado, Jairo!
Então não preciso me preocupar com esse ferrugem, é normal devido à água da condensação ficar em contato com essa mola de metal.

Qual sua sugestão para melhorar o isolamento térmico e evitar a condensação nessa curvatura dos tubos? Melhorar o isolamento com isotubos e fita elastomerica? Nessa parte final, onde tem essa mola, os tubos podem ficar dentro do mesmo isotubo?

Observe que o dreno está virando para a esquerda junto com os tubos, para só então descer no buraco na parede. Faria diferença se o dreno virasse à direita, e caísse direto no buraco do dreno, sem passar junto da tubulação de expansão e evaporação? (Sugestão do técnico)

Obrigado!!

olha acho que o ténico que olhou sua instalação tem muito mais condições de te orientar que eu se ela acha isso faça co.o ele tá te orientando vai dando o review boa sorte abraço jairo

[Nexusbrz]

Bom, passei o final de semana refazendo o isolamento, com muita calma e levando o tempo necessário. Usei isotubos melhores, blindados, e depois fui passando fita elastomerica para isolar ainda mais. Limpei a parte enferrujada do isolador térmico e também passei fita elastomerica enrolando os canos de cobre juntos, nessa parte que já é no finalzinho da evaporadora. Fiz realmente tudo que podia.

O resultado foi o das fotos abaixo. O resultado , porém, ainda não foi o suficiente. Vou colocar mais detalhes na próxima resposta, e anexar outras fotos




[Nexusbrz]

Como falei, a condensação na tubulação reduziu cerca de 95%! Porém, o ar condicionado condensou e ainda pingou água!

notei que poucos minutos após ligar, a espuma que fica acima do local da tubulação de cobre (isolando a saída de ar da evaporadora da tubulação) ficava úmida muito rapidamente, e depois de umas horas, fica muito molhava e pingando água!!

entao agora fico perdido, o que faz essa espuma aí ficar úmida a ponto de pingar vez ou outra gota de água??? Falta de gás, muita umidade no ar, defeito na evaporadora, que faz vazar água????

É possível que isso esteja acontecendo porque a tubulação do aparelho é 3/8 (gás) e a do apartamento é 1/2, e consequentemente está com pouco gás (a recarga foi no peso recomendado no manual, mas como a tubulação de sucção é cerca de 30% maior, pode estar com gás insuficiente, não sei)????
(Verifiquei que os tubos não estão congelando na condensadora , mas eles suam muito)

Por favor, ajudem!!!

seguem fotos


[joaoninguem5]

Nexusbrz estamos tratando desse caso no outro tópico que você abriu outra coisa pela foto não da para ver mas qual a distancia da evaporadora para o teto tem que ter no minimo 15 cm pela foto parece que esta encostada.

[Nexusbrz]

Nexusbrz estamos tratando desse caso no outro tópico que você abriu outra coisa pela foto não da para ver mas qual a distancia da evaporadora para o teto tem que ter no minimo 15 cm pela foto parece que esta encostada.

Ela tem 215cm de distancia para o piso, e 8cm de distancia para o teto. Todos os 90 apartamentos do prédio foram entregues nesse padrão.

[joaoninguem5]

Ela tem 215cm de distancia para o piso, e 8cm de distancia para o teto. Todos os 90 apartamentos do prédio foram entregues nesse padrão.

Esses arquitetos nunca leram um manual de instalação e nunca perguntaram a companhia especializada de como fazer eles acham q esta bom e pronto tenho vários clientes que estão cortando o forro de gesso para ter espaço para manutenção uns até colocam gesso na frente da evaporadora , infelizmente isso chama-se incompetência e ainda em 90 unidades da vontade de esfregar o manual com todos os espaçamentos necessário para o bom funcionamento dos splits e também como medir a carga térmica para que instalem a infra estrutura correta e saibam dizer corretamente o comprimento da linha.

[jairo bertoni]

Esses arquitetos nunca leram um manual de instalação e nunca perguntaram a companhia especializada de como fazer eles acham q esta bom e pronto tenho vários clientes que estão cortando o forro de gesso para ter espaço para manutenção uns até colocam gesso na frente da evaporadora , infelizmente isso chama-se incompetência e ainda em 90 unidades da vontade de esfregar o manual com todos os espaçamentos necessário para o bom funcionamento dos splits e também como medir a carga térmica para que instalem a infra estrutura correta e saibam dizer corretamente o comprimento da linha.

bingo brasil

[Nexusbrz]

Esses arquitetos nunca leram um manual de instalação e nunca perguntaram a companhia especializada de como fazer eles acham q esta bom e pronto tenho vários clientes que estão cortando o forro de gesso para ter espaço para manutenção uns até colocam gesso na frente da evaporadora , infelizmente isso chama-se incompetência e ainda em 90 unidades da vontade de esfregar o manual com todos os espaçamentos necessário para o bom funcionamento dos splits e também como medir a carga térmica para que instalem a infra estrutura correta e saibam dizer corretamente o comprimento da linha.

exato, eles fazem fora do padrão, e não informam quantos metros tem a linha. calculei com a trena , para a suíte, deu uma linha de aproximadamente 12 metros com 3 curvas de 90 graus. Ruim também que eles não informaram no manual o tamanho das tubulações (1/4 e 1/2), e também não sabia desse detalhe na hora de comprar split, então acabei comprando inverter 1/4 e 3/8, agora estou sofrendo para conseguir regular a carga de gás, para compensar essa diferença na tubulação, e deixar funcionando bem sem condensar.

o técnico faltou o dia combinado de ir completar o gás, mas quando ele for, aviso aqui se melhorou a refrigeração e reduziu a condensação, adicionando mais gás no sistema. (e só confirmando, o técnico consegue adicionar mais gás na linha, além dos 920g que colocou, certo? não vai precisar jogar tudo fora e colocar do zero , não é?)


obrigado!

[joaoninguem5]

exato, eles fazem fora do padrão, e não informam quantos metros tem a linha. calculei com a trena , para a suíte, deu uma linha de aproximadamente 12 metros com 3 curvas de 90 graus. Ruim também que eles não informaram no manual o tamanho das tubulações (1/4 e 1/2), e também não sabia desse detalhe na hora de comprar split, então acabei comprando inverter 1/4 e 3/8, agora estou sofrendo para conseguir regular a carga de gás, para compensar essa diferença na tubulação, e deixar funcionando bem sem condensar.

o técnico faltou o dia combinado de ir completar o gás, mas quando ele for, aviso aqui se melhorou a refrigeração e reduziu a condensação, adicionando mais gás no sistema. (e só confirmando, o técnico consegue adicionar mais gás na linha, além dos 920g que colocou, certo? não vai precisar jogar tudo fora e colocar do zero , não é?)


obrigado!

Ele tem que ser bem esperto pois para recolher o gás que vem no compressor é procedimento normal o que ele não vai poder é recolher todo o gás mas recolhe uma boa parte e depois acrescenta o R410A vai em liquido com bastante pressão sempre com o aparelho desligado mande noticias

[Nexusbrz]

Ele tem que ser bem esperto pois para recolher o gás que vem no compressor é procedimento normal o que ele não vai poder é recolher todo o gás mas recolhe uma boa parte e depois acrescenta o R410A vai em liquido com bastante pressão sempre com o aparelho desligado mande noticias

hummm. pensei que fosse fácil, que não precisasse nem recolher, nem fazer vácuo, que seria apenas soltar mais gás na linha, com o equipamento desligado e estava pronto. Então , o correto é o técnico ligar o split, recolher parte do gás (consegue saber que está terminando no manometro?), depois desliga o equipamento, e libera o gás?? é isso? obrigado

[joaoninguem5]

isso mesmo liga recolhe e depois libera o que esta faltando sempre com balança digital , não é preciso fazer o vácuo de novo pois a linha mão será exposta a umidade
